KonHMI je potpuno prilagodljivo, modularno, robusno i pouzdano rješenje koje nudi grafičke mogućnosti visokih performansi, zahvaljujući snažnom četverojezgrenom procesoru. Dostupne su različite veličine zaslona (7-17 inča) i razlučivosti (do 1920x1020 px), uz opciju zaslona osjetljivog na dodir. Uključuje operativni sustav i vlastite grafičke alate za programiranje i razvoj HMI aplikacija, Grap Display.

Kućište je dizajnirano na način kojim povećava pouzdanost i prilagodljivost, uštedu prostora unutar montažnog stola i smanjenje buke. Izgled konektora na stražnjoj strani je prilagodljiv, nudeći standardna sučelja kao što su RS232, RS485, CAN, USB, Ethernet, digitalni audio, HDMI kao mogućnost itd. KonHMI zadovoljava sve relevantne željezničke standarde, uključujući EN50155 te pouzdano funkcionira, čak i pod najtežim klimatskim uvjetima, jer je stvoren za rad u teškim uvjetima. Ovisno o konfiguraciji i zahtjevima, vozilo može koristiti jedan ili više ovakvih sučelja.

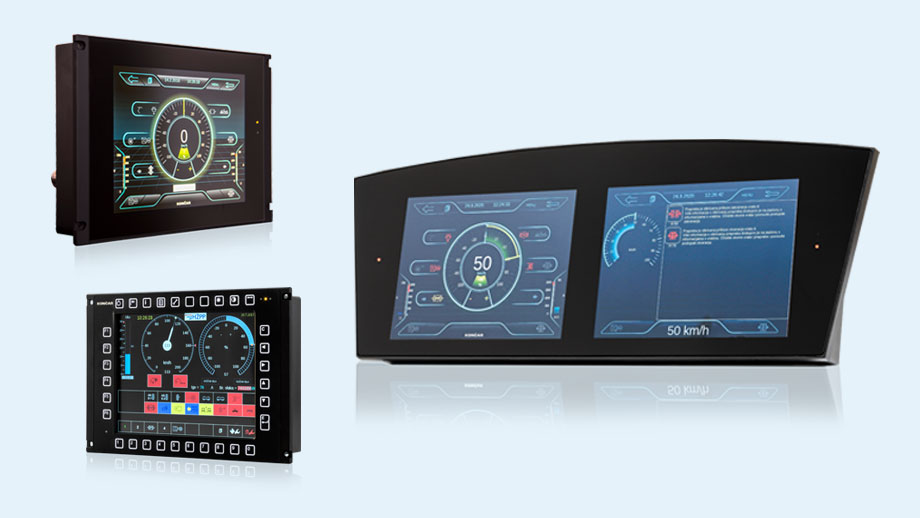

Na zahtjev naših klijenata, implementirali smo tri varijante unutar KonHMI platforme:

• KonHMI 101A - prilagodljiv, modularan, robusni i pouzdan uređaj
• KonHMI 102A - moderno i inovativno rješenje s dvostrukim dodirnim zaslonom
• KonHMI 103A/B - s mogućnosti dva različita načina ugradnje

Naši klijenti mogu birati između navedenih opcija ili nam javiti svoje zahtjeve, a mi ćemo razviti KonHMI rješenje prema njihovim specifičnim potrebama. Naš se glavni pristup temelji na prilagodbi rješenja koja uključuje veličinu i formate zaslona, dimenzije kućišta, boju kućišta, raspon napajanja i temperaturni opseg. Imate li pitanje o našim KonHMI platformama ili drugim rješenjima vezanim za upravljanje, elektroniku, komunikaciju i ICT u željezničkom sektoru? Javite se našem timu kako bismo pronašli pravo rješenje za vaše poslovanje! Vrlo rado ćemo vam pokazati kako zahvaljujući našim rješenjima vašim ulaganjem možete ostvariti veću vrijednost.

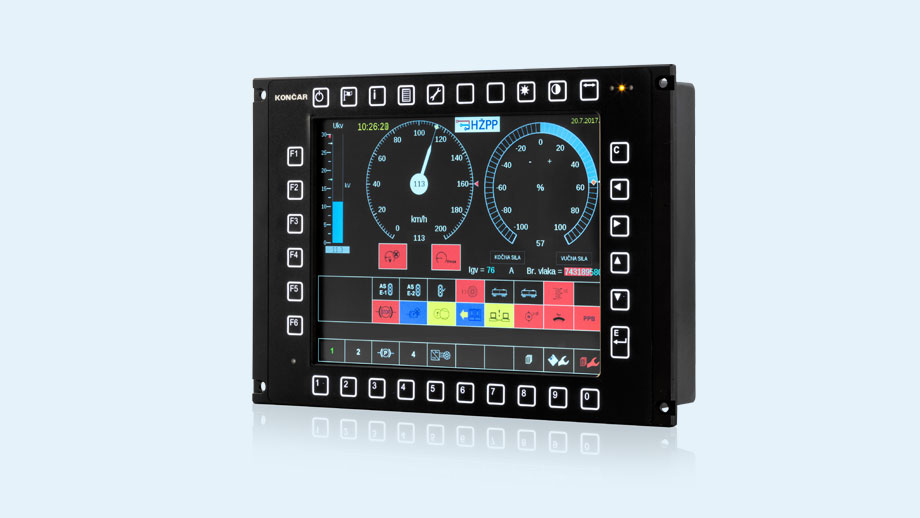

KonHMI 101A

KonHMI 101A - sučelje čovjek-stroj (Human-Machine Interface) sastavni je dio KonTCMS sustava. Radi se o cjelovitom hardverskom i softverskom rješenju za primjenu u tračničkim vozilima. Namijenjen je prikazu informacija o vozilu te video prikazu.

KonHMI 101A prilagođen je radu u redundantnim konfiguracijama, npr. u vlakovima gdje se najčešće koriste tri zaslona dok se u npr. tramvajima najčešće koristi jedan zaslon. Modularni pristup omogućuje klijentu odabir vlastite konfiguracije.

Tehničke specifikacije:

• Zaslon: 10,4’’ TFT zaslon s QVGA rezolucijom 800x600, 4:3, LED pozadinsko osvjetljenje, funkcija automatskog zatamnjivanja, rezistivni zaslon osjetljiv na dodir (opcija)
• Tipkovnica: UIC612 raspored
• Kućište: 310x214x120 mm, bez ventilatora, IP65 (sprijeda), IP42 (bočno i straga)
• Softver: operativni sustav Linux, alat za razvoj aplikacija GrapDisplay
• Sučelja: RS232, RS485, CAN/CAN Open x 2, Ethernet, mPCI Express za razne dodatne komunikacijske module (MVB, GSM, GPS, WiFi...), HDMI (opcija), digitalni audio
• IP kamere za video prikaz
• Napajanje: 24V
• Raspon radne temperature: -40 do +85 oC (IEC 60571:2006, klasa Tx)
• Norme: EN50155:2008, EN61373, EMC EN50121-3- 2:2006, NF F16 - 101/102, EN ISO 11925-2, EN45545

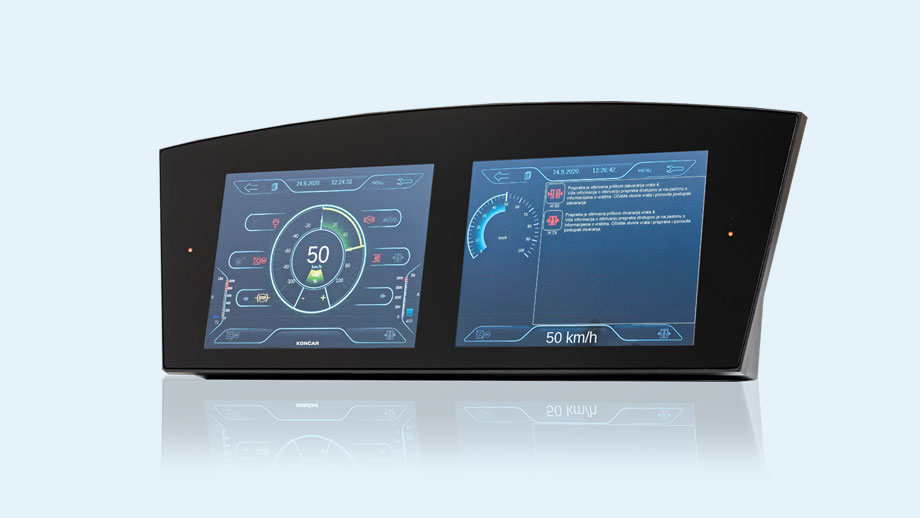

KonHMI 102A - Nova generacija sučelja čovjek-stroj za tračnička vozila

KonHMI 102A, s dvostrukim dodirnim zaslonom, moderno je i inovativno rješenje za primjenu u željezničkim vozilima te različitim industrijskim sustavima.

Kompletno hardversko i softversko rješenje, moderan dizajn, zaslon osjetljiv na dodir, mogućnost prilagodbe komunikacijskih sučelja i grafičkih prikaza te IP65 zaštita samo su neke od karakteristika ovog uređaja. Uz moderan dizajn i dva dodirna zaslona, cjelovito je hardversko i softversko rješenje prilagodljivo potrebama kupaca.

KonHMI 102A dizajniran je za obradu intenzivnih grafičkih i digitalnih video aplikacija. Opremljen je snažnim NXP i.MX6 Quad procesorom s više perifernih opcija i varijantama prikaza. Sastoji se od dvije neovisne jedinice zaslona osjetljivog na dodir ugrađene u jedno integrirano kućište. Robusno kućište bez ventilatora dizajnirano je tako da uštedi prostor unutar montažnog stola. Uređaj udovoljava svim relevantnim željezničkim standardima i pouzdano funkcionira, čak i pod najtežim klimatskim uvjetima.

KonHMI 102A odličan je primjer fleksibilnosti KonHMI platforme koja omogućuje prilagodbu mehanike i definiranje prikaza prema specifičnim potrebama korisnika te integraciju u različite industrijske sustave i vozila.

Grafički prikazi kreirani su pomoću GrapDisplay alata koji se isporučuje zajedno s uređajem te zaokružuje KonHMI kao cjelovito rješenje koje zadovoljava sve potrebe korisnika.

Tehničke specifikacije:

• Dva TFT zaslona u boji, 10,4” SVGA 800 x 600, automatsko zatamnjenje i kapacitivni zaslon osjetljiv na dodir
• 2 GB RAM-a DDR3
• Unutarnja kontrola i nadzor pomoću lokalnog mikrokontrolera
• Sučelja: RS232, RS285, CAN, USB, Ethernet, digitalni audio
• mPCIe sučelje (trebaju biti podržani moduli pune i polovine veličine) za MVB (ili slične) module
• Napajanje: 24 VDC (Pmax=30W)
• Nema pokretnih dijelova unutar uređaja
• Softver: KONČAR-Linux s GrapDisplay alatom za razvoj aplikacija
• Stupanj zaštite: prednja ploča IP65, kućište IP42
• Standardi: EN 50155
• Dimenzije: 615 x 231 x 83 mm
• Raspon radne temperature: -25 to +70°C

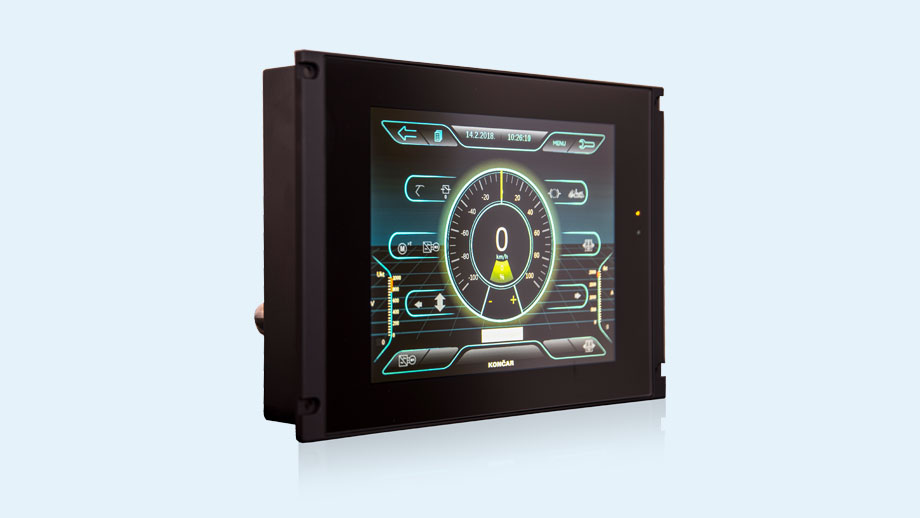

KonHMI 103A/B

KonHMI 103A/B dizajniran je za obradu intenzivnih grafičkih i digitalnih video aplikacija. Radi se o potpunom hardverskom i softverskom rješenju za primjenu u željezničkim vozilima i raznim industrijskim sustavima.

Dostupna su dva načina ugradnje KonHMI 103A/B: opcija prednje ugradnje (model A) ili opcija stražnje ugradnje (model B).

Tehničke specifikacije:

• TFT zaslon u boji, 10,4-inčni SVGA 800 x 600, automatsko zatamnjenje
• Kapacitivni zaslon osjetljiv na dodir, optičko lijepljenje
• Izrez, veličina zaslona i vanjske dimenzije mogu se prilagoditi na zahtjev klijenata
• 2 GB RAM-a DDR3
• Unutarnja kontrola i nadzor pomoću lokalnog mikrokontrolera
• Sučelja: RS232, RS285, CAN, USB, Ethernet, digitalni audio
• mPCIe sučelje (trebaju biti podržani moduli pune i polovine veličine) za MVB (ili slične) module
• Napajanje: 24Vdc (različiti naponi kao opcija)
• Softver: KONČAR-Linux
• GrapDisplay alat za stvaranje aplikacija
• Stupanj zaštite: prednji IP65, kućište IP42
• Norme: EN 50155
• Dimenzije: 278 x 198 x 87 mm (ŠxVxD)
• Raspon radne temperature: -25 do +70 °C (opcionalno -40 do +85 °C
