Električni rotacijski strojevi moraju ispunjavati sve veće zahtjeve elektroenergetskih sustava i istovremeno optimizirati proizvodnju električne energije. Bilo kakvi kvarovi ili nepotrebni i neplanirani prekidi rada mogu uzrokovati velike materijalne štete. Način da se takvi događaji ublaže ili čak spriječe je implementacija različitih načina nadzora i zaštite rotacijskih strojeva. Oni mogu omogućiti bolje upravljanje imovinom, produžiti životni vijek strojeva i smanjiti troškove uzrokovane neplaniranim zastojima i nepotrebnim održavanjem.

Zbog nesimetrije magnetskog polja u rotacijskom stroju može se inducirati napon u osovini koji, ovisno o vrsti stroja, njegovoj veličini i opterećenju, varira u amplitudnom i frekvencijskom sastavu. Niska impedancija strujnog kruga, koji se sastoji od vratila, ležaja, uljnog filma i drugih strukturnih komponenti, može uzrokovati protok struje vratila što dovodi do uništenja ležaja.

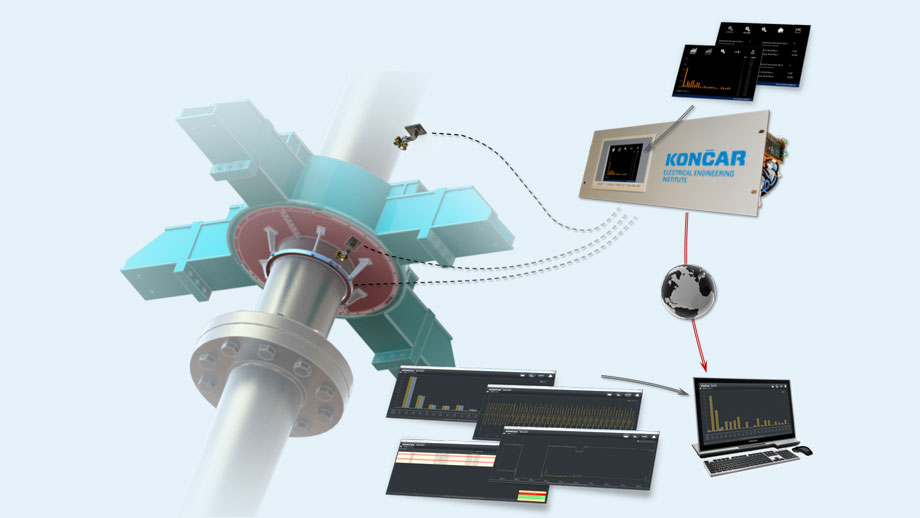

Shaft Current and Voltage Protection (SCVP) koristi se za mjerenje/analizu napona i struje osovine koji mogu oštetiti ležaj generatora.

Značajke SCVP sustava obuhvaćaju online analizu podataka, konfiguraciju zaštite temeljene na harmonijskom sastavu, kreiranje baze podataka (trendovi, valni oblici, alarmi...) te mogućnost lokalnog ili daljinskog pristupa aplikaciji.

Detaljnom obradom izmjerenih podataka mogu se identificirati uzroci pojave struja i napona osovine. Osnovna namjena sustava strujne i naponske zaštite osovine (SCVP) je detektirati struje i napone osovine koji mogu oštetiti ležaj generatora i time spriječiti veće ekonomske štete.

Ovisno o odabranom tipu SCVP-a, korisnici mogu dobiti uvid u mjerne podatke putem lokalnog zaslona osjetljivog na dodir (lokalni HMI) i putem web poslužitelja (web aplikacija). Lokalna vizualizacija omogućuje uvid u podatke u stvarnom vremenu (valni oblik i spektar). Svi zasloni mogu se modificirati prema zahtjevima kupca što uključuje i materinski jezik.

SCVP sustav opremljen je višekorisničkim web poslužiteljem koji omogućuje daljinski pristup i pregled svih podataka sustava putem standardnog web preglednika. Ovaj web poslužitelj omogućuje pristup SCVP sustavu s bilo kojeg stolnog ili prijenosnog računala (s Windows ili iOS operativnim sustavom), tableta (iOS, Android OS…) ili pametnog telefona (iOS, Android OS…).

Pristup sustavu omogućen je bez potrebe za instaliranjem dodatnog softvera i korištenjem standardnog web preglednika (Google Chrome, Internet Explorer, Mozilla Firefox, Safari…). Web poslužitelj omogućuje uvid u podatke (spektar) u stvarnom vremenu i alarme, a za SCVP varijantu s bazom podataka, trendovi i valni oblici također su korisnicima na raspolaganju.

Prednosti SCVP sustava su:

• Instalacija bez prekida rada stroja i integracija s drugim sustavima (npr. SCADA)
• Web integracija u jednu pristupnu točku koja nadzire kritičnu opremu u više elektrana
• Prilagođenost korisniku, tj. intuitivna prezentacija podataka i daljinski pristup pomoću standardnih internetskih preglednika
• Online analiza za pouzdan oblik prediktivnog praćenja
• Sustav provodi spektralnu analizu (FFT) mjerenog signala, koja se može koristiti za postavljanje prilagođenih alarma za kritične vrijednosti
• Dugoročna arhiva podataka i povijesnih vrijednosti pohranjena za detaljne analize

SCVP je našao svoje mjesto na mnogim hidro i turbo generatorima diljem svijeta. Naši kupci prepoznaju njegovu vrijednost i važnost praćenja jednog od najvećih problema koji se javljaju tijekom korištenja generatora.
